• 蓝牙模块配置串口通讯 2019-04-20 14:46:54
    无线串口通信肯定需要两个蓝牙模块单片机发送数据给电脑,连电脑的就需要 USB-TTL 模块,蓝牙模块与 USB-TTL 连接就是 5V 连 5V,GND 接 GND ,RXD 接 TXD,TXD 接 RXD。配置蓝牙模块时需要进入它的 AT 模式,就是...

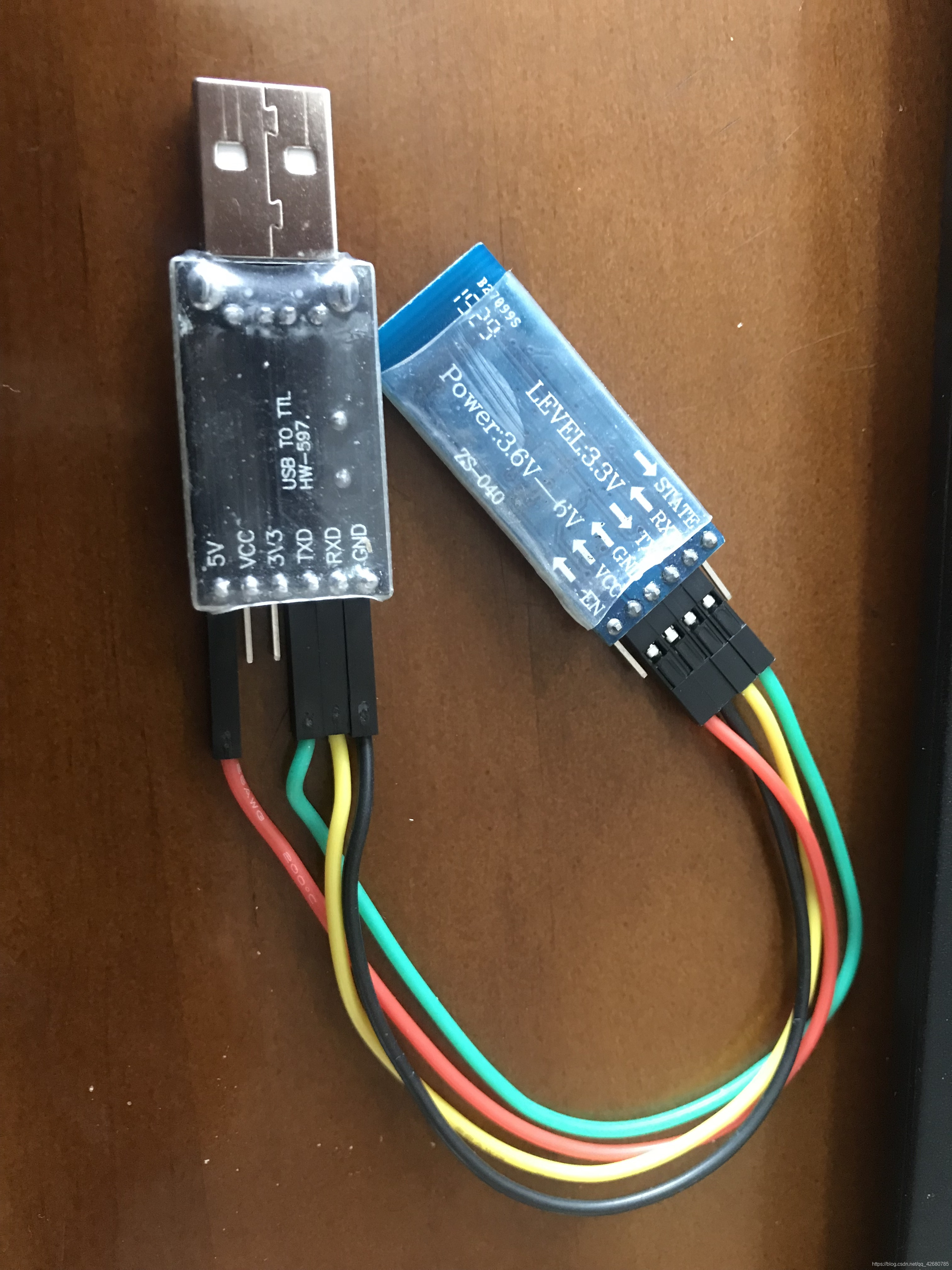

    无线串口通信肯定需要两个蓝牙模块,单片机发送数据给电脑,连电脑的就需要 USB-TTL 模块,蓝牙模块与 USB-TTL 连接就是 5V 连 5V,GND 接 GND ,RXD 接 TXD,TXD 接 RXD。配置蓝牙模块时需要进入它的 AT 模式,就是配置模式。
    进入AT模式的方法:按住蓝牙模块上的按键再给它上电即可,这时蓝牙模块上的灯以低频率闪烁
    ![在这里插入图片描述](https://img-blog.csdnimg.cn/20190420144445861.JPG?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQyNjgwNzg1,size_16,color_FFFFFF,t_70)
    进入配置模式后,随意打开一个串口调试助手,我使用的是正点原子的XCOM2。设置波特率 38400, 8 位数据位,1 位停止位,无校验位。下面就是通过串口助手发送指令来配置蓝牙模块了。


    # 配置指令
    ## 1、测试通信
    指令:AT(换行)
    返回:OK
    串口发送 AT,返回 OK 表示可以进行正常配置。

    ## 2、设置波特率
    指令:AT+UART=参数1,参数2,参数3
    返回:OK

    参数 1:波特率
    参数 2:停止位,0 表示 1 位,1 表示 2 位
    参数 3:校验位,0 表示没有校验位,1 表示奇校验,2 表示偶校验

    例:AT+UART=19200,0,0
    表示配置蓝牙串口波特率为19200,1 位停止位,没有校验位

    两个蓝牙模块的波特率及格式要设置成相同的

    ## 3、修改密码
    指令:AT+PSWD=你的密码
    返回:OK

    两个蓝牙模块的密码要设置成相同的

    ## 4、设置主从模式
    指令:AT+ROLE=0 或 1,1 表示主机,0 表示从机
    返回:OK

    两个蓝牙模块一个配置成主机模式,一个配置成从机模式

    ## 5、设置蓝牙连接模式

    指令:AT+CMODE=0
    返回:OK

    两个蓝牙模块都用这句指令,设置为通过地址连接

    ## 6、查询自身地址
    指令:AT+ADDR?
    返回:+ADDR:你的蓝牙模块地址
    我的两个蓝牙模块地址为 98d3:32:708985,98d3:33:809168

    两个蓝牙模块分别查询

    ## 7、绑定对方地址
    指令:AT+BIND=对方地址
    返回:OK

    注意,这里的地址中间要以英文下的逗号分隔,例:AT+BIND=98d3,32,708985

    总结:两个模块要能通信,需要以下几个条件:

    1、两个模块波特率及格式相同
    2、密码相同
    3、一个为主机模式,一个为从机模式
    4、连接方式都设置为地址连接
    5、绑定对方地址

    这样配置好后两个模块就可以实现无线串口通信了。
    ---------------------

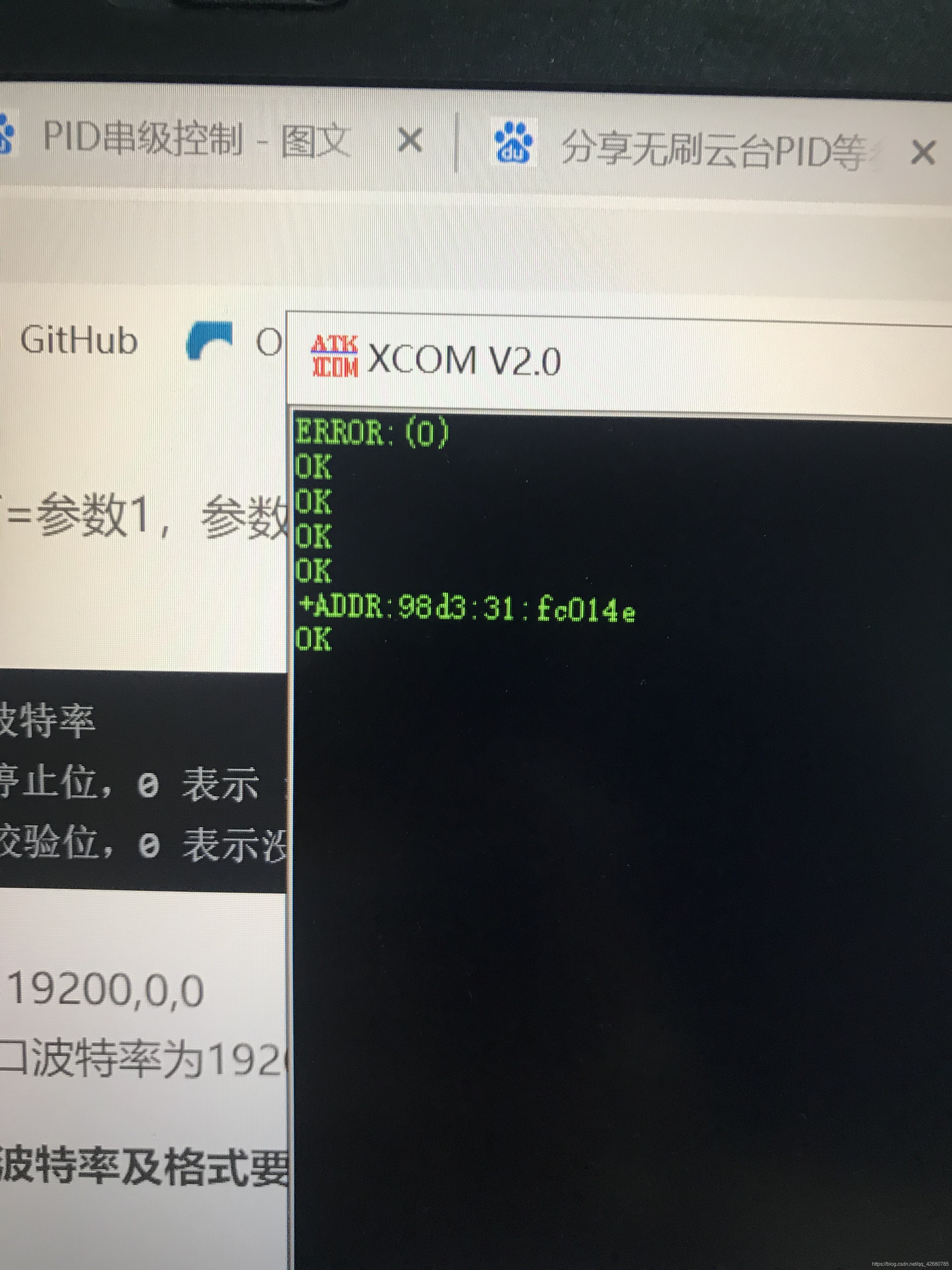

    下面是配置截图:

    ![在这里插入图片描述](https://img-blog.csdnimg.cn/20190420144529557.JPG?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQyNjgwNzg1,size_16,color_FFFFFF,t_70)





    参考:https://blog.csdn.net/qq_27833589/article/details/65643884
