> 在制造业3D设计领域，工程师对桌面云体验的评价往往直截了当："鼠标跟不跟手""线条有没有锯齿""转模型卡不卡"。这三个朴素的问题背后，是桌面云显示传输协议最硬核的技术较量。深信服桌面云自研HEDC协议，以鼠标跟手度优化、工业级画质无损和弱网自适应三大核心能力，让3D设计在桌面云上获得媲美本地工作站的体验。
一、3D设计桌面云体验的三大核心指标
3D设计是制造业桌面云应用中技术门槛最高的场景。与普通办公场景不同，3D设计对桌面云的显示传输协议提出了远超常规的性能要求。衡量3D设计桌面云体验的优劣，业界公认三大核心指标：
指标一：鼠标跟手度
鼠标跟手度，是指鼠标光标的移动与用户实际操作鼠标物理位移之间的同步程度。在本地工作站上，鼠标光标的移动几乎与物理鼠标位移同步，用户感觉"指哪打哪"。但在桌面云场景中，鼠标位移信号需要经过"本地终端采集→网络传输→虚拟桌面处理→显示画面编码→网络回传→本地终端渲染显示"的完整链路，这段链路的延迟直接决定了鼠标跟手度。
鼠标跟手度差的直观感受是"鼠标飘"——光标移动滞后于手部操作，工程师在CAD软件中精确选取图元时，光标定位出现偏差，需要反复调整。对于需要精密操作的3D设计工作（如选取曲面控制点、标注精密尺寸），鼠标跟手度差会严重降低设计效率，甚至导致误操作。业界共识是：鼠标端到端延迟超过50毫秒时，用户即可感知滞后；超过100毫秒时，操作体验明显下降，无法满足精密设计需求。
指标二：画质保真度
画质保真度，是指虚拟桌面的显示画面经过编码传输后在用户终端上呈现的视觉质量与原始画面的接近程度。3D设计对画质的要求远高于普通办公场景：
• 色彩精度：3D设计中的色彩不仅用于美观，更承载工程信息——不同的应力分析结果用不同颜色表示，装配干涉区域用高亮色标记。色彩失真可能导致工程师误判设计结果。
• 几何精度：3D模型中的细小特征（如倒角、圆角、薄壁结构）在屏幕上可能只占几个像素，画质压缩导致的几何失真会让工程师无法准确判断模型细节。
• 文字清晰度：CAD软件中的尺寸标注、技术要求文本往往字号较小，画质压缩会导致文字模糊，影响信息读取。
传统桌面云协议为降低带宽占用，普遍采用有损压缩（如YUV420色彩采样、JPEG/H.264有损编码），在普通办公场景中尚可接受，但在3D设计场景中会带来明显的画质损失。
指标三：操作帧率
操作帧率，是指用户在进行3D操作（如旋转模型、缩放视图、实时渲染预览）时，桌面画面更新的流畅程度。3D操作需要连续的高帧率画面来呈现流畅的运动效果：
• 低于15帧/秒时，画面明显卡顿，3D操作体验极差。
• 15-30帧/秒时，基本可用但仍有不流畅感，长时间操作易疲劳。
• 30-60帧/秒时，操作体验流畅，可满足大多数3D设计需求。
• 60帧/秒以上时，体验接近本地工作站，满足精密3D设计和高频实时渲染需求。
维持高帧率在桌面云场景中面临带宽和延迟的双重挑战——每一帧画面都需要经过编码、传输、解码，链路中任何环节的瓶颈都会导致帧率下降。
这三大指标相互关联又相互制约：提高画质保真度会增加带宽占用，可能降低帧率；降低延迟提升跟手度需要更高效的编码传输，可能与画质优化产生冲突。深信服桌面云HEDC协议的价值，正在于在这三大指标之间找到最优平衡。
二、自研HEDC协议技术架构
HEDC（High-performance Endpoint Display Channel）是深信服桌面云自研的高性能显示传输协议，专为3D设计和高性能计算场景打造。HEDC采用五层架构设计，每一层针对3D设计体验的特定维度进行优化。

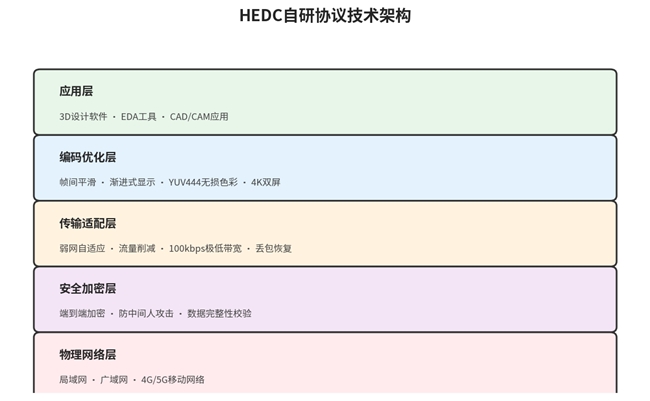

HEDC协议五层技术架构
第一层：应用层
应用层负责与虚拟桌面中的图形应用交互，捕获应用渲染的图形数据。HEDC的应用层支持两种捕获模式：
• 显示表面捕获：直接从虚拟GPU的显示缓冲区捕获渲染后的画面数据，适用于所有图形应用，兼容性最广。
• 应用接口拦截：对支持的3D应用（如CATIA、NX、Creo等主流CAD软件），通过拦截其图形API调用（OpenGL/DirectX），直接获取应用的渲染指令和图元数据，实现更高效率的数据捕获和更精准的内容识别。
应用接口拦截模式是HEDC的差异化能力——它不仅捕获"画面"，更理解"画面内容"，为后续的编码优化层提供内容感知信息，使编码策略能够根据画面内容动态调整。
第二层：编码优化层
编码优化层是HEDC的技术核心，负责将应用层捕获的图形数据高效编码。HEDC采用"内容自适应编码"策略：
• 静态区域与动态区域分离：通过帧间差分分析，将画面分为静态区域（如菜单栏、工具栏）和动态区域（如3D模型视图），静态区域仅发送一次后缓存复用，动态区域按帧编码传输，大幅降低带宽占用。
• 渐进式显示编码：对动态区域采用多级编码策略——先发送低分辨率预览帧（保证即时响应），再逐步发送高分辨率细节帧（补充画质），在带宽受限时优先保障响应速度，在带宽充足时自动提升画质。
• 色彩格式自适应：对3D设计场景启用YUV444无损色彩模式，对普通办公场景自动切换为YUV420模式，在画质与带宽间智能平衡。
第三层：传输适配层
传输适配层负责将编码后的数据在网络中高效传输。HEDC的传输适配层针对不同网络条件进行优化：
• 多路复用：将显示数据、输入数据、音频数据等多类数据流复用同一传输通道，减少连接数和握手开销。
• 动态码率调节：实时监测网络带宽和丢包率，动态调整编码码率。在带宽充裕时提升码率保障画质，在带宽紧张时降低码率保障流畅。
• 前向纠错与重传结合：对关键帧数据采用前向纠错编码（FEC）增强抗丢包能力，对非关键帧数据采用选择性重传，在可靠性和实时性间取得平衡。
第四层：安全加密层
安全加密层为数据传输提供安全保障，与深信服桌面云的全链路防泄密体系协同：
• 传输加密：采用国密SM4/AES-256算法对所有传输数据进行加密，防止传输链路上的数据窃听和篡改。
• 数据不落地：配合桌面云的数据不落地策略，确保3D设计数据始终在数据中心内处理和存储，终端仅接收显示画面，不接触原始数据。
• 防截屏水印：在显示画面中嵌入隐形水印，即使终端被截屏或拍照，也能通过水印溯源到操作者和终端。
第五层：物理网络层
物理网络层适配各种网络环境，从企业内网的高带宽低延迟链路到跨地域的广域网链路。HEDC在物理网络层采用UDP传输协议（而非TCP），避免TCP的拥塞控制和三次握手带来的延迟，更适合实时性要求高的显示传输场景。
三、鼠标跟手度优化：帧间平滑与渐进式显示编码
鼠标跟手度是3D设计体验中用户感知最直接的指标，也是HEDC协议优化的重点。深信服桌面云通过"帧间平滑"和"渐进式显示编码"两大技术，将鼠标端到端延迟控制在业界领先水平。
鼠标跟手度优化技术
鼠标输入的优先传输
HEDC协议将鼠标输入数据赋予最高传输优先级。鼠标位移信号在采集后不经过编码优化层的常规处理流程，而是通过传输适配层的专用快速通道直接发送到虚拟桌面，实现鼠标输入的"零等待传输"。这一设计使鼠标信号的传输延迟降至最低，通常在10毫秒以内完成从终端到虚拟桌面的传输。
鼠标光标的本地渲染
传统桌面云协议中，鼠标光标作为画面的一部分由虚拟桌面渲染后编码传输，这意味着光标的每一次移动都需要经过完整的"渲染→编码→传输→解码→显示"链路，延迟不可避免。HEDC采用"鼠标光标本地渲染"技术：
• 虚拟桌面仅向终端发送鼠标光标的位置坐标（几个字节的轻量数据）。
• 终端根据坐标信息在本地渲染鼠标光标，叠加在接收到的画面上。
• 由于光标在本地渲染，其移动不受画面传输延迟影响，光标响应速度接近本地工作站水平。
这一技术从根本上解决了"鼠标飘"的问题——光标的位置更新与用户操作基本同步，即使画面传输存在延迟，光标本身也不会滞后。
帧间平滑技术
在3D操作过程中，模型旋转、缩放会导致画面快速变化。如果每一帧都等待完整编码传输，帧率会受限于编码速度和网络带宽。HEDC的帧间平滑技术通过以下机制提升流畅度：
• 基于前一帧画面的运动矢量预测，对当前帧的变化区域进行预估渲染，先呈现预估画面。
• 在完整帧到达后，用实际画面替换预估画面，实现"先快后精"的渐进式更新。
• 运动矢量预测基于GPU加速实现，预测渲染延迟控制在2-3毫秒以内。
帧间平滑技术使3D操作过程中的画面始终保持流畅运动感，即使在帧率波动时也不会出现明显的画面跳变。
渐进式显示编码
渐进式显示编码是HEDC在带宽受限场景下保障鼠标跟手度的关键。当3D操作导致画面快速变化时，HEDC按以下策略编码：
-
第一级——低分辨率预览帧：立即发送降采样的低分辨率画面（如原始分辨率的1/4），用户首先看到模型的大致运动轨迹。这一级帧的数据量极小，传输延迟极低，确保操作的即时响应。
-
第二级——中分辨率补充帧：在预览帧之后，发送中等分辨率的细节补充帧，画面质量提升一级。
-
第三级——全分辨率精化帧：当操作暂停或网络带宽允许时，发送全分辨率的完整画面，恢复工业级无损画质。
渐进式显示编码使3D操作在"拖动旋转"时保持流畅跟手，在"松手静止"时自动恢复无损画质，兼顾了响应速度和画质保真度。
四、工业级画质无损：YUV444无损色彩与4K双屏144FPS
对于3D设计场景，画质无损不是一个模糊的概念，而是一组可量化的技术指标。深信服桌面云HEDC协议以"YUV444无损色彩+4K双屏+144FPS"的技术组合，定义了工业级画质无损的标准。
YUV444无损色彩
色彩编码中，YUV色彩空间将亮度信息（Y）和色度信息（U、V）分离。常见的色彩采样格式有：
• YUV420：每4个亮度像素共享1组色度像素，色度信息损失75%。这是大多数桌面云协议和视频编码的默认格式，带宽占用低但色彩精度差。在3D设计中，YUV420会导致色彩边缘出现明显的色渗和色彩失真。
• YUV422：每2个亮度像素共享1组色度像素，色度信息损失50%。色彩精度有所提升但仍不足以满足精密设计需求。
• YUV444：每个亮度像素都有完整的色度信息，色度无损。这是色彩精度最高的采样格式，能够完整还原3D设计中的每一个像素的色彩。
HEDC协议在3D设计场景中默认启用YUV444无损色彩模式，确保画面色彩与虚拟桌面中的原始渲染完全一致。在应力分析云图、装配干涉高亮、材质渲染预览等对色彩精度要求极高的场景中，YUV444无损色彩让工程师看到的画面与本地工作站上完全一致，不会因色彩失真而误判设计结果。
4K双屏支持
3D设计工程师通常使用双显示器甚至三显示器工作——主屏显示3D模型视图，副屏显示属性面板、装配树和参考资料。高分辨率多屏环境对桌面云协议的带宽和处理能力提出了极高要求。
HEDC协议支持4K（3840x2160）分辨率的双屏显示，总像素数超过1600万。通过对每屏画面的独立编码和分通道传输，HEDC在双屏环境下仍能保持高帧率和高画质。静态区域缓存技术使副屏（通常变化较少的属性面板）的带宽占用极低，将带宽资源集中分配给主屏的动态3D视图。
144FPS高帧率
高帧率是流畅3D操作的基础。HEDC协议在4K分辨率下支持最高144FPS的帧率输出，在2K分辨率下可达更高。这一帧率水平满足精密3D设计和高频实时渲染的需求：
• 模型旋转、缩放时画面丝滑流畅，无拖影和撕裂。
• 实时渲染预览（如光线追踪、材质预览）时画面更新及时，设计师能够即时看到设计变更效果。
• 高频交互操作（如曲面控制点拖拽）时光标和模型响应精准。
144FPS的实现得益于HEDC的GPU加速编码——利用虚拟GPU的硬件编码能力（如NVIDIA NVENC），将画面编码从CPU卸载到专用编码引擎，编码延迟降至毫秒级，为高帧率输出提供硬件保障。
五、弱网自适应：100kbps极低带宽下的流畅体验
制造业企业的分支机构和远程办公场景中，网络条件往往不理想——带宽有限、延迟高、丢包率高。HEDC协议的弱网自适应能力确保在这些条件下仍能提供可用的桌面云体验。
动态码率调节
HEDC持续监测网络状况（带宽、延迟、丢包率），动态调整编码参数：
• 在带宽充裕时（如企业内网10Mbps以上），启用YUV444无损色彩、高帧率、高分辨率，提供最佳画质。
• 在带宽受限时（如广域网1-5Mbps），自动切换为YUV422色彩、适当降低帧率，在画质和流畅间平衡。
• 在带宽严重不足时（如远程办公100kbps-1Mbps），启用渐进式显示编码和极致压缩模式，优先保障操作响应和基础可用性。
在100kbps的极低带宽条件下，HEDC通过静态区域缓存、极低分辨率预览帧和高效压缩算法，仍能维持基本的桌面操作体验——虽然画质降至低保真级别，但鼠标操作和基础界面交互保持可用，确保用户在极端网络条件下不会完全失去工作能力。
抗丢包机制
广域网和无线网络中，丢包是影响体验的主要因素。HEDC的抗丢包机制包括：
• 关键帧（I帧）采用前向纠错编码，即使丢失部分数据包也能通过冗余信息恢复。
• 非关键帧（P帧/B帧）采用选择性重传，仅重传影响画面质量的关键数据块。
• 自适应帧率控制：检测到连续丢包时自动降低帧率，避免画面卡顿加剧。
延迟优化
对于跨地域访问的高延迟链路，HEDC通过以下机制优化体验：
• 鼠标输入快速通道和本地光标渲染不受高延迟影响，鼠标跟手度在广域网下基本无损失。
• 预测渲染技术：基于用户的操作模式预测下一步操作，提前渲染可能的画面，减少用户感知的响应延迟。
• 连接保持与快速恢复：网络短暂中断时自动保持会话状态，网络恢复后快速重连，无需重新登录。

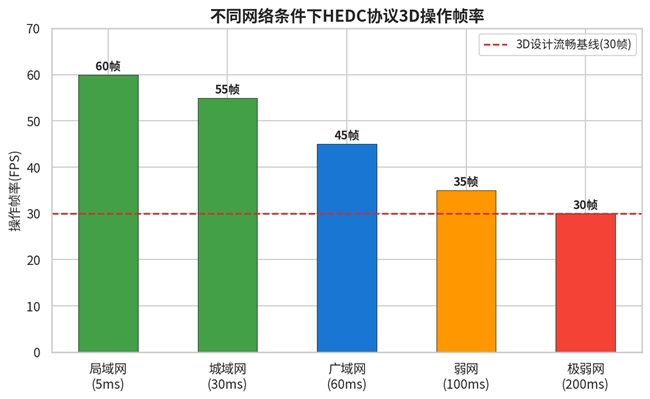

六、帧率保障：60ms延迟下3D操作≥30帧
在制造业常见的广域网和跨城域网场景中，端到端网络延迟通常在30-80毫秒。HEDC协议在此延迟条件下仍能保障3D操作的帧率不低于30帧/秒，这是业界对3D设计可用性的基本门槛。
帧率保障的技术路径
在60毫秒端到端延迟条件下，HEDC通过以下技术路径保障帧率：
• 编码延迟控制：GPU硬件加速编码将单帧编码延迟控制在3-5毫秒。
• 传输延迟优化：UDP协议和多路复用减少传输握手延迟，关键数据优先传输。
• 解码延迟控制：终端采用硬件解码（GPU/专用解码芯片），单帧解码延迟控制在2-3毫秒。
• 流水线并行处理：编码、传输、解码采用流水线并行处理，不串行等待，使多帧数据在不同阶段同时处理，提升整体吞吐。
在60毫秒延迟下，HEDC可稳定维持30-45FPS的3D操作帧率。在延迟更低的企业内网环境（10-30毫秒）中，帧率可提升至60FPS以上。
帧率稳定性
帧率不仅要够高，更要够稳。帧率波动导致的"时而流畅时而卡顿"比稳定的中等帧率更影响体验。HEDC通过以下机制保障帧率稳定性：
• 自适应帧率缓冲：在网络或编码性能波动时，通过帧缓冲平滑帧率输出，避免帧率骤降。
• 动态负载均衡：在多用户并发场景中，根据各用户的操作活跃度动态分配编码和传输资源，保障活跃操作用户的帧率。
七、市面上主流的桌面云协议对比
桌面云显示传输协议是业界技术竞争的焦点。HEDC与主流竞品协议的对比如下：
|
对比维度 |
HEDC（深信服） |
ICA（Citrix） |
PCoIP（Teradici） |
国内友商H |
RDP（Microsoft） |
|
3D设计优化 |
原生支持，应用接口拦截+内容自适应编码 |
需配合HDX 3D Pro插件 |
原生支持，针对3D优化 |
支持，面向国产化场景 |
基础支持，3D体验一般 |
|
鼠标跟手度 |
本地光标渲染+输入快速通道，<20ms感知延迟 |
支持本地光标，体验良好 |
支持本地光标，体验良好 |
支持本地光标 |
延迟较高，跟手度一般 |
|
色彩精度 |
YUV444无损（3D场景默认） |
支持YUV444（需配置） |
支持Lossless模式 |
支持YUV444 |
默认YUV420 |
|
最高分辨率/帧率 |
4K双屏144FPS |
4K单屏60FPS |
4K单屏60FPS |
4K双屏60FPS |
4K单屏60FPS |
|
弱网自适应 |
动态码率+渐进式编码，100kbps可用 |
动态码率，弱网表现中等 |
弱网表现一般 |
动态码率 |
弱网表现较差 |
|
国产化适配 |
全面支持国产芯片/OS |
依赖国外生态 |
依赖国外生态 |
支持国产化 |
部分支持国产化 |
对比分析
• vs ICA：ICA是桌面云协议领域的老牌选手，功能全面但在3D设计场景中需要额外的HDX 3D Pro插件支持。HEDC将3D优化作为原生能力，无需额外插件，且在色彩精度（YUV444默认启用）和帧率（4K双屏144FPS vs ICA的4K单屏60FPS）上具有优势。在国产化适配方面，HEDC全面支持国产芯片和操作系统，ICA则依赖国外生态。
• vs PCoIP：PCoIP是专为3D图形工作流设计的协议，在画质保真度方面表现优秀。HEDC在画质上与之相当（均支持无损模式），但在鼠标跟手度优化（本地光标+输入快速通道）和弱网自适应（渐进式编码+100kbps可用）方面具有差异化优势。此外，HEDC的安全加密层与深信服全链路防泄密体系深度集成，PCoIP的安全能力相对独立。
• vs 国内H：国内H协议是面向国产化场景的协议，与HEDC在国产化定位上有一定相似性。HEDC在3D设计的深度优化（应用接口拦截、内容自适应编码）和帧率表现（4K双屏144FPS）上领先。HEDC的渐进式显示编码和帧间平滑技术在3D操作流畅性上提供了更好的体验。
• vs RDP：RDP是微软远程桌面的基础协议，在普通办公场景中广泛应用，但在3D设计场景中体验一般。RDP默认采用YUV420色彩采样，色彩精度无法满足3D设计需求；帧率和分辨率支持也低于HEDC。HEDC在3D设计的各个维度上均显著优于RDP。
---
3D设计是制造业桌面云应用的"技术高地"，鼠标跟手度、画质保真度和操作帧率三大指标定义了体验的硬标准。深信服桌面云HEDC协议以五层架构为基础，通过鼠标输入快速通道和本地光标渲染实现业界领先的跟手度，通过YUV444无损色彩和4K双屏144FPS实现工业级画质无损，通过渐进式显示编码和动态码率调节实现弱网自适应。在业界唯一的3D全场景方案定位下，HEDC让制造业3D设计工程师在桌面云上获得媲美本地工作站的体验，真正实现"数据安全在中心、设计体验在终端"。
