您正在玩叠叠乐积木 (Jenga)。一种方块游戏。
您已有了自己的相机，自己的叠叠乐积木塔，和一个梦想：打造能精准识别被抽走积木的终端设备/应用，同时判断塔身是否稳固。无需云端支持。杜绝延迟。只是在端侧进行实时方块检测。听起来很酷吧？让我们开始吧。
在本指南中，我将带您了解您所需要的一切内容 – 从收集图像，利用Edge Impulse的FOMO训练模型，到将该模型转换为C++ TFLite程序库并在Android系统上实时运行。
概况
| 步骤 | 工具/技术 |
| 数据收集 | Edge Impulse Studio（网络或手机） |
| 模型 | FOMO（快速对象检测） |
| 输出格式 | TensorFlow Lite（C++程序库） |
| 部署 | Android（通过Android Studio） |
| 推理 | 本地，实时 |

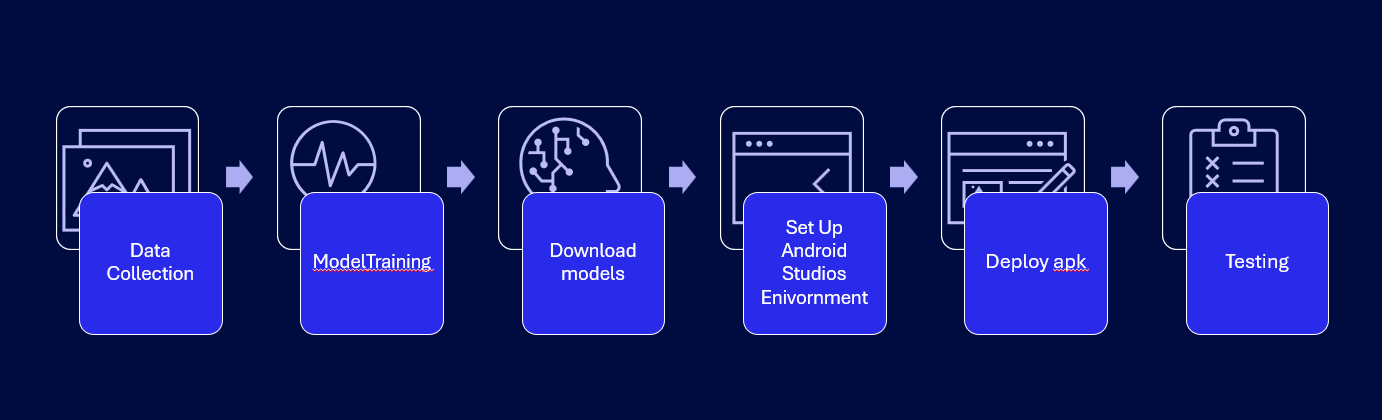

| 数据收集 | 模型训练 | 下载模型 | 设置Andriod Studio环境 | 部署Android应用程序包 | 测试 |
附图1：项目工作流展示
步骤1：在Edge Impulse中设置您的项目

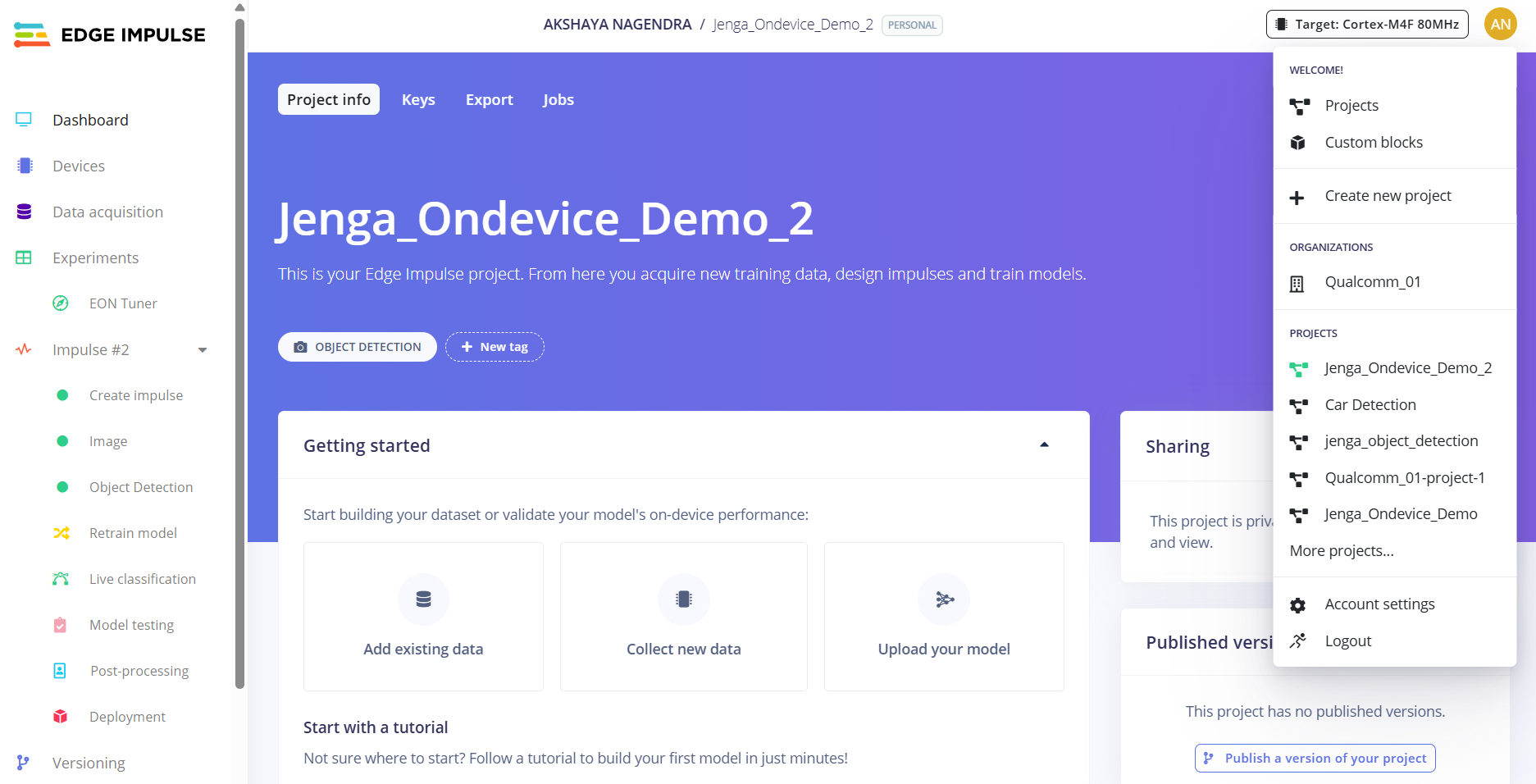

前往edgeimpulse.com 并创建一个新项目。将该项目命名为：
Jenga_Ondevice
选择“对象检测 (Object Detection)”作为项目类型。这样可以配置您的项目，以便使用边界框和基于图像的训练工作流。
附图2：创建一个新项目并开始数据收集
步骤2：收集不同的标记数据
您所需要的工具：
- 摄像头（手机、网络摄像头或嵌入式设备）
- 一个实体叠叠乐积木塔（或类似积木）
- Edge Impulse移动应用程序或网络上传器
收集数据:
使用Edge Impulse的数据采集 (Data Acquisition) 选项卡或移动应用程序：
- 在不同的照明条件下采集图像（自然光，室内照明，阴影）

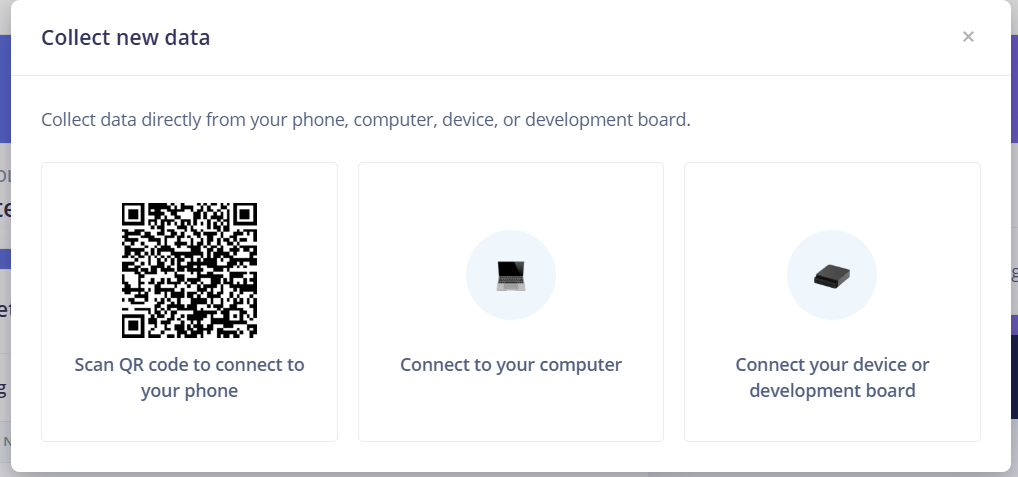

| 收集新数据 | ||
| 直接从您的手机、电脑、设备、或开发板收集数据。 | ||
| 扫描二维码，连接至您的手机 | 连接至您的电脑 | 将您的设备连接至开发板 |
附图3：有关如何添加/收集数据的资源
- 不同的距离：特写和远镜头
- 不同的角度：侧视图，自上而下，对角线
- 包括3种关键状态：
- 稳定：方块就位
- 移除：方块明显被抽出
- 空：空间中没有方块
提示：开始时每个类别至少捕捉100个图像。

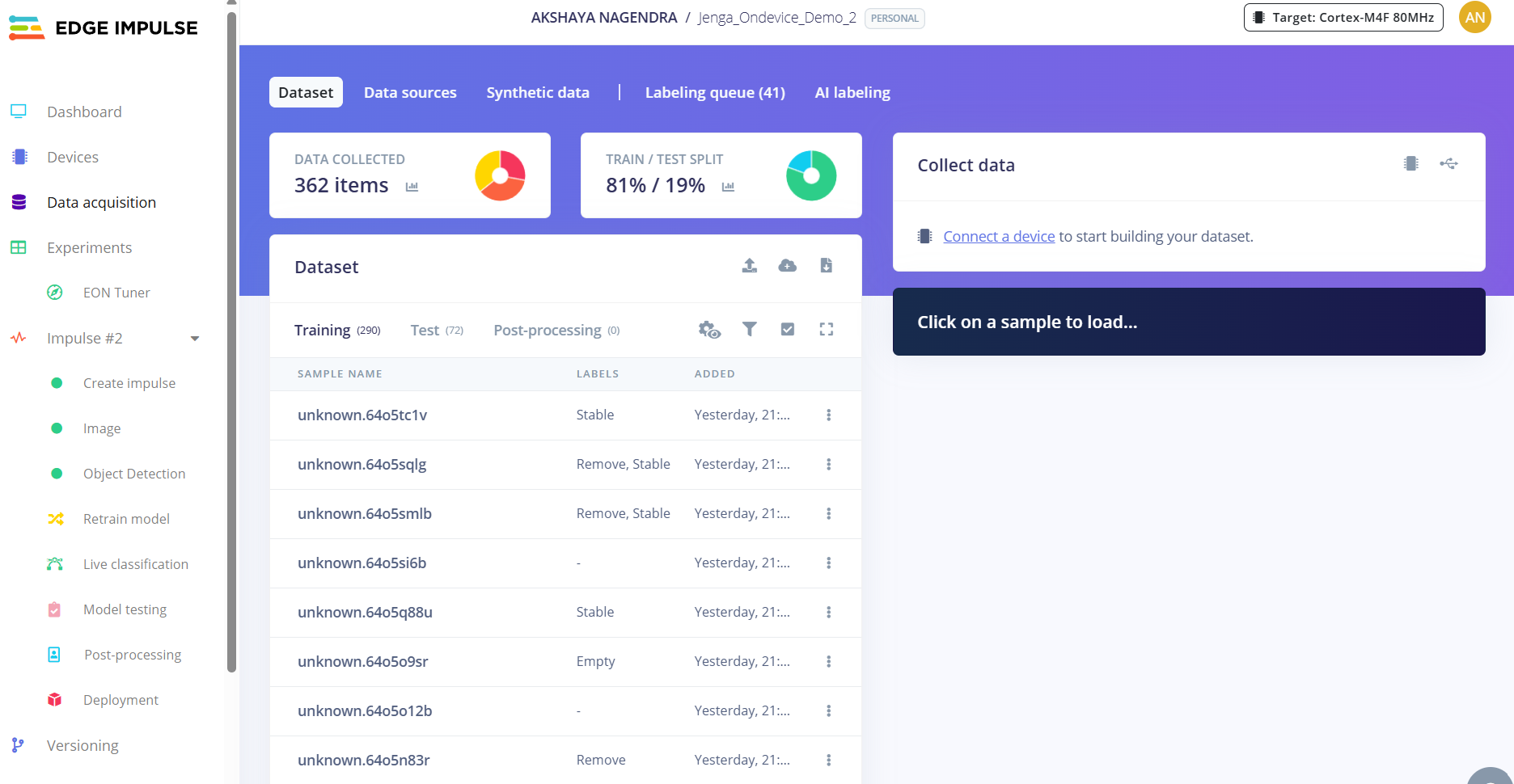

步骤3：用边界框标注
使用Edge Impulse中的标注工具：
- 在可见叠叠乐积木周围绘制紧密的边界框
- 根据积木的状态为其标注：“稳定”，“移除”，“空”
标签一致性至关重要。边界框质量直接影响检测精度。如果可能的话，请放大图像并精确标注小型积木。
附图4：标注数据
步骤4：利用FOMO设计Impulse
这就是Edge Impulse管道发挥作用的情况。
添加处理方块：
- 图像大小调整：例如96x96或160x160
- 颜色深度：红绿蓝（用于视觉图案）
添加学习方块：
- 选择FOMO（对象检测）
FOMO使用单镜头检测（SSD）风格的头部，具有跨步卷积，这意味着它可以在一次传递中输出类别概率和位置的网格。该算法效率极高，特别适合低功耗设备。
训练模型：
- 设置培训参数：
- 轮次：50-100
- 学习率：0.001（从此处开始）
- 验证分割：20-30%
- 使用数据增强：翻转，旋转，亮度变化
监控：
- 损失曲线
- map（平均精度均值）
- 混淆矩阵
您的对象是各个类别的平衡精度。
步骤5：导出为TensorFlow Lite C++数据库
一旦对性能满意：
1. 转到部署 (Deployment) 选项卡
2. 选择TensorFlow Lite（C++）
3. 单击Build并下载存档文件
在zip内包括：
- .tflite模型文件
- C++头文件 + 和源包装器
- 构建脚本与嵌入式或Android系统集成
步骤6：将模型与项目集成
- 提取已下载的C++程序库。
- 仅将以下提取文件复制至example-android-inferencing/example_static_buffer/app/src/main/cpp directory，不要复制CMake.txt文件。
edge-impulse-sdk/
model-parameters/
tflite-model/
复制基础代码库
我们创建了一个示例代码库，其中包含一个支持C++的Android Studio项目。复制或下载此代码库：
git clone https://github.com/edgeimpulse/example-android-inferencing.git
cd example-android-inferencing运行Windows / Linux / OSX脚本，以获取资源
cd example-android-inferencing/example_static_buffer/app/src/main/cpp/tflite
sh download_tflite_libs.bat # download_tflite_libs.sh for OSX and Linux将项目导入Android Studio
选择导入项目
1. 打开Android Studio。
2. 选择打开一个现有的Android Studio项目。
3. 进入克隆的代码库目录并选中该项目。
从Edge Impulse下载CPP项目
1. 进入Edge Impulse Studio。
2. 将训练好的模型导出为C++程序库。
3. 下载导出的模型。
将模型与项目集成
1. 提取下载的C++程序库。
2. 将提取的文件复制到example-android- inference /example_static_buffer/app/src/main/cpp目录下，不要复制CMake.txt文件。
粘贴到CPP测试所用的测试特征集中
1. 从Edge Impulse Studio 测试impulse选项卡中获取测试特征集。
2. 将测试特征集粘贴到cpp目录中native_lib.cpp文件中 的raw_features数组中。
std::vector<float> raw_features = {
// Copy raw features here (e.g. from the 'Model testing' page)
};构建并运行项目
1. 在Android Studio中，点击构建 > 制作项目。
2. 构建成功后，在Android设备或模拟器上运行该项目。
步骤7：测试、迭代、改进
你会很快发现挑战：
- 在光线不足的情况下误报
- 双手遮挡视线时的遮挡
- 混淆“移除”和“空”
修复：
- 为边缘用例添加更多训练数据
- 根据加权类别损失进行重新训练
- 微调模型超参数
最后的想法 – 构建有弹性的产品
您目前从事的工作是构建一条完整的管道
图像采集 → 标注→ 训练 → 导出 → 本地推理
利用Edge Impulse + FOMO + TFLite使整个流程快速可控。一旦完成初始训练和设置，您就能专注于优化改进，让检测系统在实际应用中更加稳定可靠。
现在，去创造一些很棒的东西吧。也许可以装个智能相机，在积木塔不稳定时发出警告。或是一个能自动上报被抽积木的智能记分板。创新的可能性正如堆积木般永无止境。
您已经创建了一个实时本地的系统，能够理解叠叠乐积木塔的状态 – 一块接一块。
该工作流可适用于：
- 桌面游戏自动化
- 仓库物品跟踪
- 嵌入式目视检查
是否已按指南完成测试并愿意分享成果？请加入本公司的开发者Discord社区，并与我们分享您的项目，以获得重点演示的机会！
