在航空航天、能源装备等领域的流场实验中，如何实现气动探针在高温、高压或狭小空间内的多维度精准位移？大连温特纳科技有限公司（以下简称“温特纳科技”）推出的电动位移机构，凭借其模块化结构与高度定制化能力，为复杂流场测量提供了创新解决方案。
产品介绍
温特纳电动位移机构由旋转台和位移台组成，可为各种试验场景提供高效、精准的测量保障。该机构可满足三维空间多点精细化的测量需求，适用于多种应用场景，如流场测试、材料分析等。
温特纳电动位移机构以模块化设计突破传统位移设备的刚性限制，通过“硬件定制+智能控制”双轮驱动，为流场测量提供精准、可靠、场景化的解决方案。未来，随着智能制造需求的深化，这种兼具灵活性与高精度的技术路径，或将成为工业测控领域的新标杆。
一、WTN-NL03STA系列电动平移台

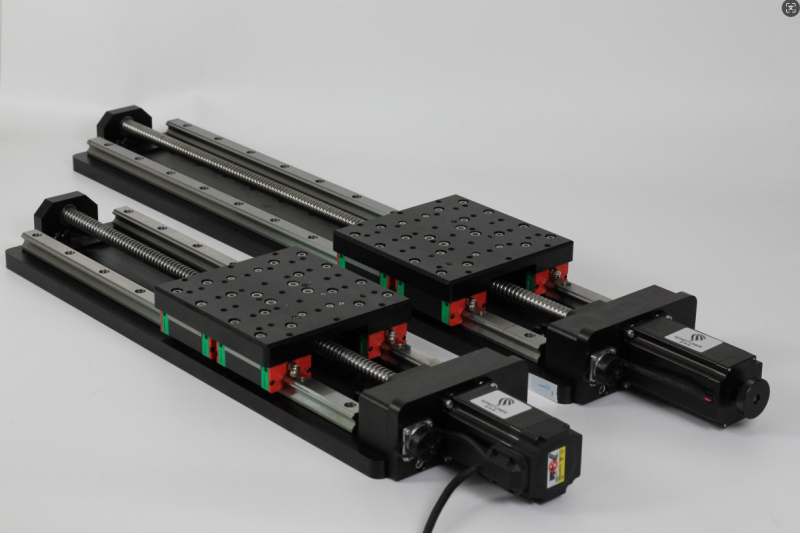

温特纳科技电动平移台
1. 参数说明
行程与定制性：WTN-NL03STA系列电动平移台的标准行程为50mm的倍数，这意味着用户可以根据实际需求进行灵活定制，无论是小范围的精密调整还是大范围的位移需求，都能得到很好的满足。
轴向间隙与重复定位精度：轴向间隙小于0.02mm，这一参数确保了机构在微小位移下的高精度控制，减少了因间隙引起的误差。同时，重复定位精度小于0.005mm，保证了每次测量的一致性和可靠性，对于需要多次重复测量的应用场景尤为重要。
导程与步进电机：该系列电动平移台提供了多种导程选择，包括4mm、5mm和10mm，以适应不同速度和精度的需求。步进电机的配置也根据导程的不同而有所调整，如导程4mm的配置42步进电机，导程5mm和10mm的配置57和86步进电机，确保了足够的扭矩和精度。
台面直径与传动比：台面直径提供60mm、100mm、200mm、300mm、400mm等多种规格，便于与不同尺寸的测量设备集成。传动比也有多种选择，如90:1、180:1、270:1和720:1，用户可以根据具体应用场景调整速度与精度的平衡。
2. 作用分析
WTN-NL03STA系列电动平移台主要用于实现直线位移，适用于需要高精度直线定位的场景，如光学调整、精密测量、自动化设备等。其灵活的定制性和高精度特性，使得它成为科研实验和工业检测领域的理想选择。
二、WTN-NL01SRA系列电动旋转台

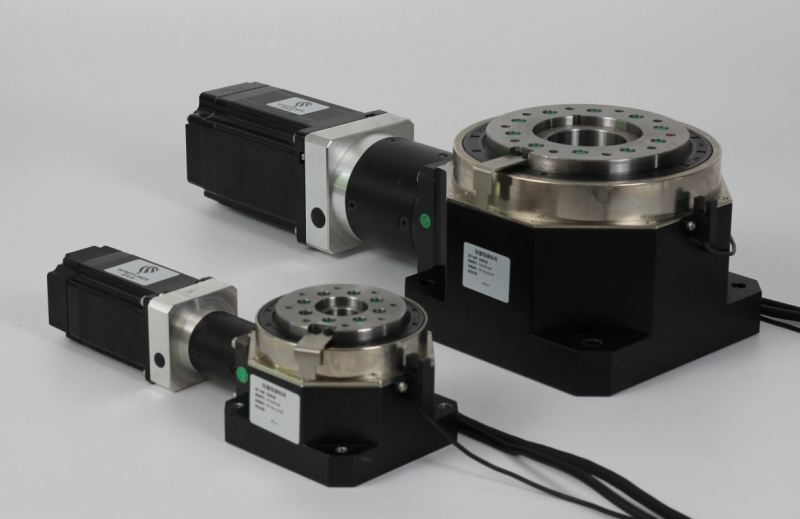

温特纳科技电动旋转台
1. 参数测评
分辨率与重复定位精度：WTN-NL01SRA系列电动旋转台提供了极高的分辨率，范围在0.0003°至0.00039°之间，这意味着机构能够精确捕捉微小的角度变化。同时，重复定位精度也达到了较高水平，确保了每次旋转的准确性和一致性。
步进电机与传动比：该系列电动旋转台采用42和57步进电机，提供了足够的扭矩和精度。传动比的选择也充分考虑了速度与精度的平衡，满足了不同应用场景的需求。
2. 作用分析
WTN-NL01SRA系列电动旋转台主要用于实现旋转位移，适用于需要高精度角度定位的场景，如天线定位、相机旋转、光学仪器调整等。其高分辨率和出色的重复定位精度，使得它成为需要精确角度控制的领域的优选方案。

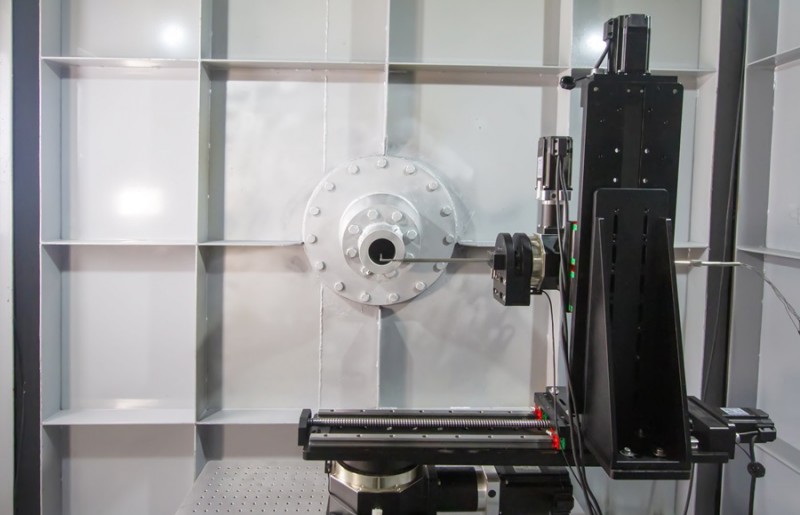

电动位移机构在校准风洞实验室中
三、适配建议
在特殊空间的三维流场测控场景中，选型适配是确保测量精准高效的关键环节。温特纳科技在这一领域具备显著优势，能够依据实际测量环境，提供定制尺寸的电动位移机构，充分满足三维流场测控的多样化需求。
温特纳科技的电动位移机构，如WTN - NL03STA系列电动平移台和WTN - NL01SRA系列电动旋转台，在流场测控中发挥着重要作用。这些机构可带动气动探针等受感部件在三维立体坐标系中精准运动，为流场测量提供可靠保障。
在选型过程中，实验件的长短和重量是重要的考量因素。对于长度较长或较短的实验件，温特纳科技可灵活调整电动位移机构的行程和尺寸。例如，WTN - NL03STA系列电动平移台的行程可按照要求定制，标准产品为50mm的倍数，能够适配不同长度实验件的测量需求。同时，针对不同重量的实验件，温特纳科技可提供重载型设计的电动位移机构，确保在高压环境下长期稳定运行，保障测量的准确性。
此外，温特纳科技还提供丰富的参数选择和定制服务。用户可以根据具体应用场景，选择合适的台面直径、传动比、分辨率等参数，以平衡速度与精度。例如，在需要高精度直线定位的场景中，可选择轴向间隙小于0.02mm、重复定位精度小于0.005mm的电动平移台；在需要高精度角度定位的场景中，可选择分辨率在0.0003°至0.00039°之间的电动旋转台。
温特纳科技凭借专业的技术团队和全流程定制服务，能够根据实验件的长短、重量等实际情况，为用户提供量身定制的电动位移机构选型方案，确保三维流场测控的顺利进行。
通过定制化设计，温特纳科技解决了传统位移机构在高温、高压、狭小空间场景的局限性，其灵活的定制性和丰富的可选参数，也使得用户能够根据实际需求进行个性化配置，提高了系统的整体效率和适应性。温特纳科技用实际行动推动着流场测量向自动化、智能化发展，更印证了温特纳科技在流场测控领域的深厚实力。
